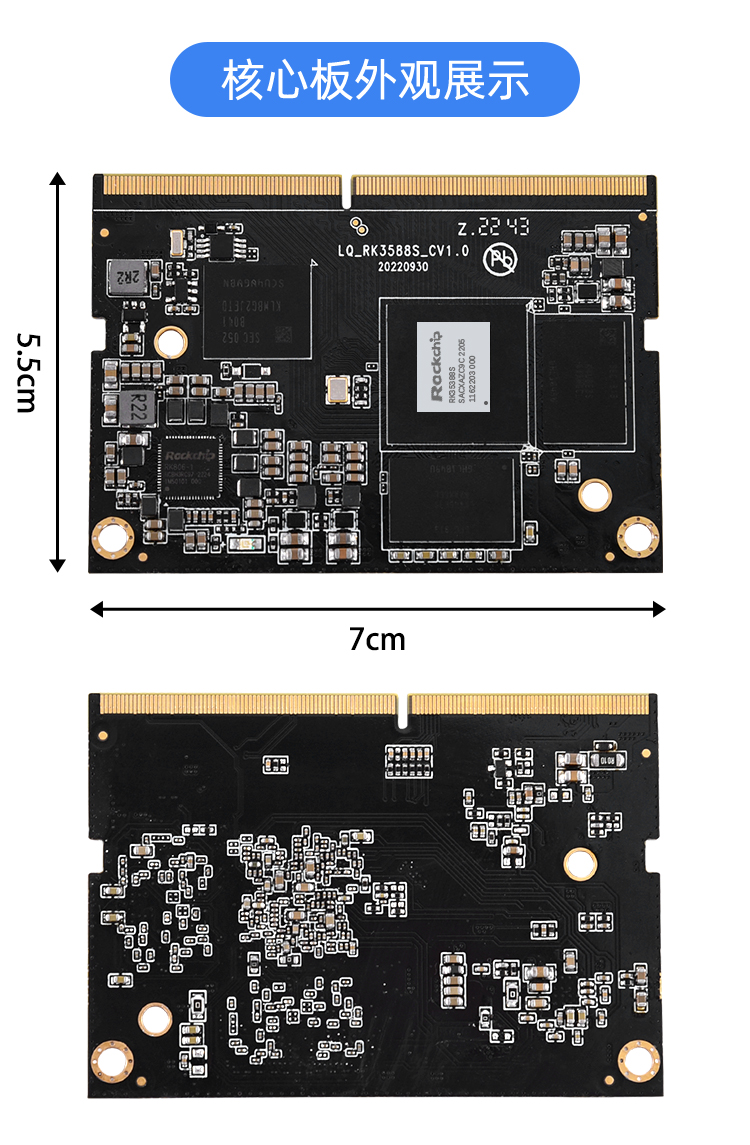

核心板特性

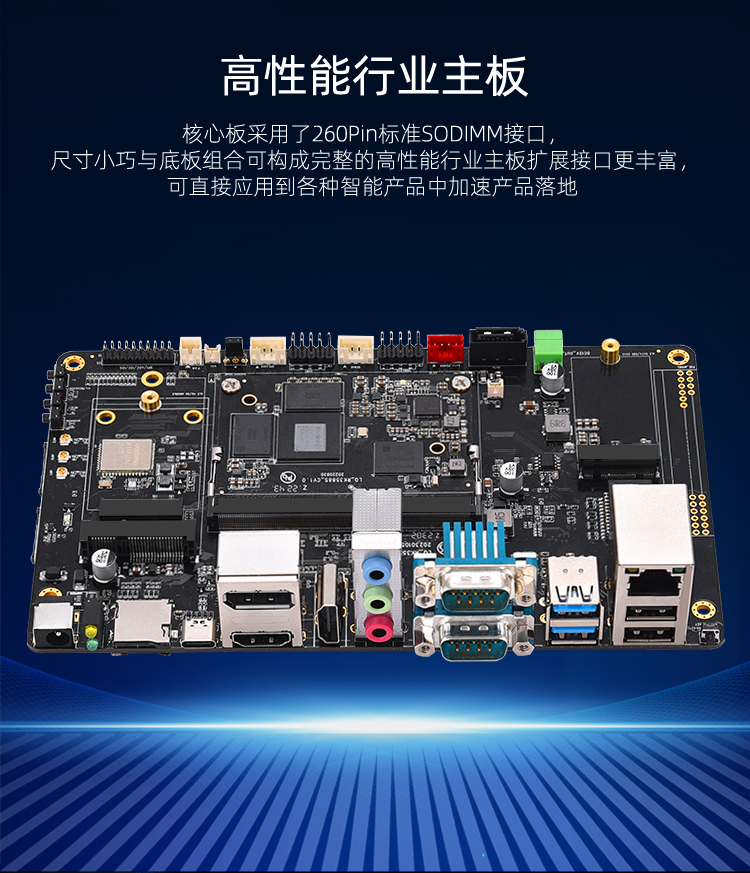

• 引出高达 260PIN 管脚，几乎囊括CPU 所有管脚

• 预留一体散热风扇孔位（孔距5.5mm）

• 全面支持 android/linux/ubuntu/debain 操作系统

• 工作温度：-10℃～60℃，存储温度：-10℃～70℃，存储湿度：-40%～70%

• 典型功耗：约1.6W（4.0V/400mA），最大功耗：约12W（4.0V/3A）

• 产品稳定可靠，经过大量高低温，DDR压力测试等可靠性实验

• 内核：八核 64 位（4×Cortex-A76+4×Cortex-A55）

• GPU：ARM Mali-G610 MP4 四核 GPU支持 OpenGL ES3.2 / OpenCL 2.2 / Vulkan1.1, 450 GFLOPS

• NPU：NPU 算力高达 6 TOPS，支持 INT4/INT8/INT16 混合运算，可实现基于 TensorFlow / MXNet / PyTorch / Caffe 等系列框架的网络模型转换

• 主频：2.4GHz；

• 内存：4GB/8GB/16GB 64bit LPDDR4/LPDDR4x （标配 4GB）

• Flash：支持16GB/32GB/64GB/128GB emmc 可选，标配 16GB

• DC 12V输入（5.5*2.1mm），1路12V 2PIN凤凰端输出,1路12V（2PIN 2.54mm）散热风扇接口；

• 4路USB HOST2.0 接口，其中 2 路通过标准TYPE-A 型 USB 座引出，2 路通过 PH座引出

• 2 路USB HOST3.0 接口，通过标准TYPE-A 型 USB 座引出

• 一路TYPE-C OTG （USB2.0）接口

• 3 路TTL 串口接口（含 1 路调试串口,2路与485、232接口复用）

• 1路RS232（通过标准DB9P座引出）、1路CAN和RS485（通过DB9P座引出）

• 1 路TF 卡座；1路MICRO SIM卡座

• 1 个复位键，1 个开关机键，1个MASKROM键，1个音量+（recovery），1个音量-

• 1 路HDMI 2.1输出接口（8K@60fps 或 4K@120fps），1路DP 1.4输出接口（8K@30fps）

• 1路HDMI_IN,最高支持4K@60fps

• 2路DSI显示接口（30P-0.5mm，D-PHY高达4.5G bps/lane ，C-PHY高达2.0 G bps/lane，分辨率最高支持4K@60Hz）

• 1路 MIPI_DPHY_CSI0（30P-0.5mm，1*4 lane 或 2*2 lane ，2.5Gbps/Lane）

• 1 路 20 针扩展接口{ADC、SPI、I2C、I2S、DC OUT（1.8V/3.3V/5V）}

• 1 路 M.2接口（可扩展2242 SATA3.0 SSD），1路标准 SATA3.0 接口，可扩展 SATA3.0 SSD/HDD 硬盘（M.2 SSD模块与SATA3.0硬盘不可同时用，两者二选一，通过电容跳线）

• 1 路红外一体化接收头

• 外置大功率喇叭（双声道）接口

• MIC 输入（2P-1.25mm）

• 标准PC级3孔耳机接口（LINE_IN/LINE_OUT/MIC）

• 板载2.4G/5GHz双频WIFI 6（802.11 a/b/g/n/ac/ax）/蓝牙5.0模块

• 支持RTC 时钟实时保存（2P-1.25mm）

• 支持1路千兆有线以太网（带POE功能，需搭载POE模块）

• 支持1路M.2或mPCIE 4G/5G模块接口, 可扩展4G/5G LTE网络通讯功能

• 板载重力感应芯片，可畅玩大型3D游戏

• 支持USB 鼠标，键盘

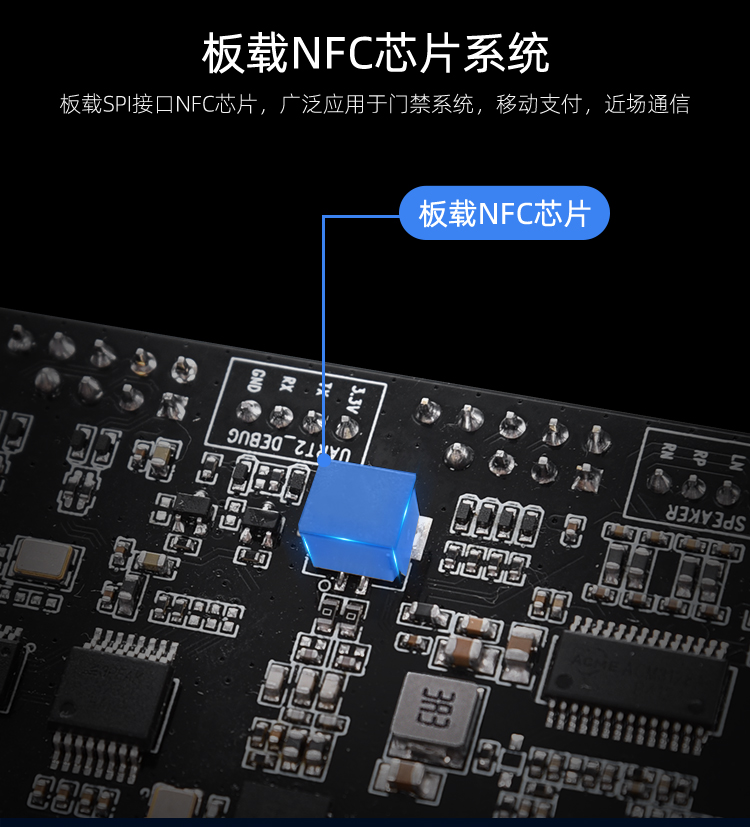

• 板载NFC芯片，可应用于门禁系统、近场通信、移动支付等
